Лінейны модуль - гэта комплекс абсталявання, які шырока выкарыстоўваецца ў сучасных частках аўтаматыкі. Назвы яго таксама разнастайныя. Некаторыя з іх называюцца лінейнымі модулямі, некаторыя - электрычнымі цыліндрамі, некаторыя - слайдамі, а некаторыя - рабатызаванымі рукамі. Хоць яны і называюцца, метады адрозніваюцца, але прынцыпы іх працы аднолькавыя.

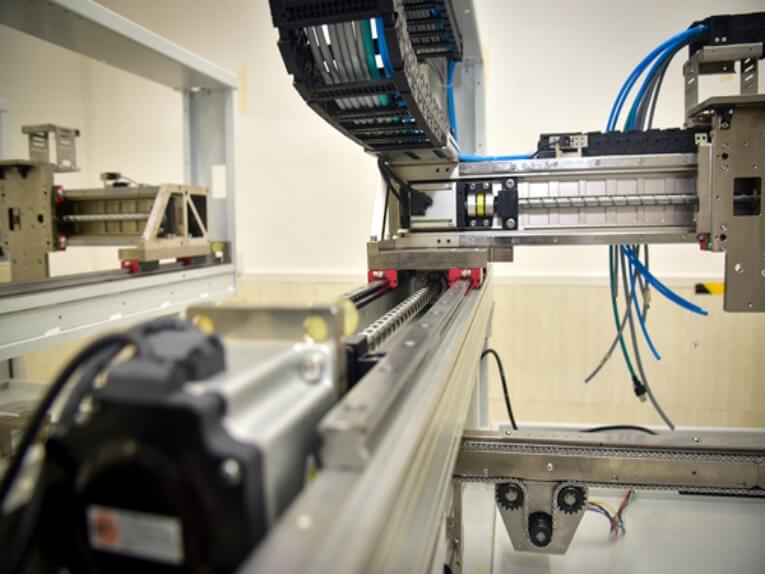

Працоўны корпус лінейнага модуля
Яго можна падзяліць на сінхронны раменны прывад і шарыка-шрубавы прывад, але прынцыпы іх працы аднолькавыя. Лінейны модуль - гэта модульны прадукт, прызначаны для інтэграцыі серварухавіка, шрубы і сінхроннага рамяня, пераўтварэння вярчальнага руху серварухавіка ў лінейны рух, адначасова трансфармуючы найлепшыя перавагі серварухавікоў - дакладнае кіраванне хуткасцю, дакладнае кіраванне абарачэннямі, дакладны крутоўны момант кантроль у - дакладны кантроль хуткасці, дакладны кантроль становішча, дакладны кантроль цягі; каб дасягнуць высокадакладнага лінейнага руху, ніжэй прыводзіцца падрабязнае ўвядзенне ў сінхронныя рамяні і як працуюць шарыкавыя шрубы.
Сінхронны істужачны лінейны модуль
1. Прынцып працы сінхроннага істужачнага лінейнага модуля
Лінейны модуль сінхроннага рамяня ў асноўным складаецца з рамянёў, лінейных накіроўвалых, профіляў з алюмініевага сплаву, муфт, рухавікоў, фотаэлектрычных выключальнікаў і г. д. Рэмень усталяваны на прывадным вале з абодвух бакоў лінейнага модуля, а ўваходны вал магутнасці - фіксуецца на рамяні для блакавання паўзунка прылады. Калі выкарыстоўваецца ўвод, паўзунок прыводзіцца ў рух рамянём. Звычайна істужачны лінейны модуль быў спецыяльна распрацаваны такім чынам, каб нацяжку стужкі можна было кантраляваць з аднаго боку, што палягчае адладку абсталявання ў працэсе вытворчасці. Сінхронныя істужачныя лінейныя модулі могуць выкарыстоўваць жорсткія рэйкі ў залежнасці ад розных нагрузак для павышэння калянасці лінейнага модуля. Лінейныя модулі розных характарыстык маюць розныя верхнія межы нагрузкі. Дакладнасць лінейных модуляў зубчастага рамяня залежыць ад камбінацыі якасці рамяня і працэсу апрацоўкі. Кантроль спажыванай магутнасці ўплывае на дакладнасць рамяня.
Шырока-шрубавы лінейны модуль
2. Прынцып працы шарыкавінтавога лінейнага модуля
У асноўным ён складаецца з шарыка-шрубавай шрубы, лінейнай накіроўвалай рэйкі, алюмініевага сплаву, шарыка-шрубавай пары, муфты, рухавіка, фотаэлектрычнага выключальніка і г.д. Шарыкавыя шрубы складаюцца з шруб, гаек і шарыкаў. Ён пераўтворыць функцыю круцільнага руху ў лінейны рух. Гэта далейшае прасоўванне і развіццё ШВП. Важным значэннем яго развіцця з'яўляецца пераўтварэнне падшыпніка з руху качэння ў рух слізгацення. Шырока выкарыстоўваюцца шарыкавыя шрубы ў розным прамысловым абсталяванні і дакладных прыборах з-за іх малога супраціву трэнню. Высокая дакладнасць лінейнага руху можа быць дасягнута ва ўмовах высокай нагрузкі.
Гэта прынцыпы працы лінейных модуляў. Хоць гэта вельмі проста сказаць, самае галоўнае - гэта высокая дакладнасць. Гэта і самая вялікая тэхнічная праблема айчынных лінейных модуляў. У Германіі, Японіі, Паўднёвай Карэі і інш., іх вытворчасць лінейных модуляў. Дакладнасць зборкі вельмі высокая, таму пры выбары прадукту, вы ўсё роўна павінны падабраць яго ў адпаведнасці з абсталяваннем вашага ўласнага завода.
